Резина ограничена по химической стойкости и температурному режиму. Большинство эластомеров разрушаются в концентрированных кислотах, органических растворителях, при температурах выше 150 °C. ПТФЭ работает практически с любыми средами в диапазоне -200...+260 °C. Резина дешевле, поэтому для неагрессивных сред при умеренных температурах остается разумным выбором.
Герметизация соединений в трубопроводах и оборудовании требует материалов с особыми характеристиками. Фторопластовые прокладки справляются с задачами, которые не под силу резине, парониту или металлу. Материал выдерживает контакт с кислотами, щелочами и растворителями, сохраняя целостность при температурах от криогенных до +260 °C.
PTFE (политетрафторэтилен) открыл Рой Планкетт в 1938 году. За восемь десятилетий тефлоновые прокладки стали стандартом в химической и пищевой отраслях. Разберем, какие свойства обеспечили такое распространение и для чего используются фторопластовые прокладки в современной промышленности.
Свойства фторопластовых прокладок
Уплотнительные элементы из ПТФЭ отличаются набором характеристик, которые делают их незаменимыми в агрессивных средах. Химическая стойкость материала охватывает практически все известные реагенты, кроме расплавленных щелочных металлов и элементарного фтора.
Температурный диапазон эксплуатации составляет от -200 до +260 °C. При этом механические свойства меняются плавно, без резких скачков. Диэлектрические характеристики позволяют применять материал в электротехнике: удельное сопротивление превышает 10^18 Ом·см.
Антифрикционные свойства ПТФЭ проявляются в коэффициенте трения 0,04-0,05 по стали. Это самый низкий показатель среди твердых материалов. Поверхность не смачивается водой и маслами, что исключает налипание загрязнений.
Классификация и виды прокладок из фторопласта
Производители выпускают несколько типов прокладок из фторопласта. Применение конкретной марки зависит от рабочих условий: давления, температуры, типа среды.
По составу материала
Фторопласт-4 (Ф4) выпускается в нескольких модификациях. Чистый ПТФЭ обладает максимальной химической инертностью, но уступает наполненным маркам по износостойкости и ползучести под нагрузкой. Выбор состава определяет рабочие параметры уплотнения:
- чистый ПТФЭ (Ф-4) – универсальный вариант для сред с жесткими требованиями к чистоте;
- стеклонаполненный (Ф-4С15, Ф-4С25) – повышенная жесткость, подходит для статических уплотнений;
- углеродонаполненный (Ф-4К20) – улучшенная теплопроводность и стойкость к ползучести;
- бронзонаполненный (Ф-4Б) – максимальная износостойкость для подвижных соединений.
Добавки снижают химическую стойкость, поэтому наполненные марки не используют в контакте с особо агрессивными средами. Для плавиковой кислоты или олеума подходит только чистый Ф-4.
По назначению и форме
Геометрия прокладки соответствует типу фланцевого соединения. Плоские кольцевые изделия применяются на стандартных фланцах по ГОСТ 33259. Для соединений типа «выступ – впадина» выпускают профильные варианты. Конструктивное исполнение влияет на способ монтажа фторопласта и требуемое усилие затяжки.
Основные сферы применения фторопластовых прокладок
Рассмотрим, где используются фторопластовые прокладки и какие задачи решают в каждой отрасли.
Химическая промышленность
Стойкость к агрессивным средам делает ПТФЭ основным материалом для уплотнений в химическом производстве. Применение фторопластовых прокладок охватывает реакторы, теплообменники, насосы и трубопроводы.
Типичные рабочие среды – серная, азотная, соляная кислоты, щелочи, органические растворители. Материал не разрушается и не выделяет продуктов коррозии, что критично для процессов с высокими требованиями к чистоте продукта.
Пищевая промышленность

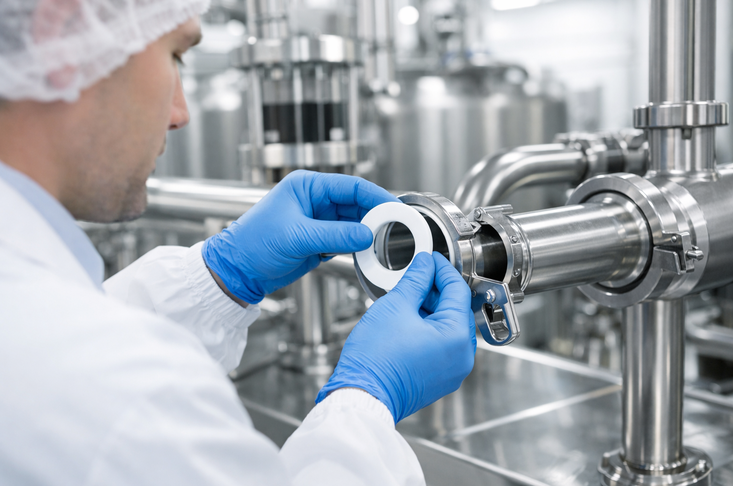

ПТФЭ разрешен к контакту с пищевыми продуктами по требованиям FDA и ТР ТС 005/2011. Уплотнения применяют в молочном, мясном, кондитерском оборудовании, линиях розлива напитков.
Материал не впитывает запахи, легко очищается и выдерживает стерилизацию паром. Отсутствие пор исключает развитие бактерий на поверхности.
Автомобилестроение
Прокладка из фторопласта используется в топливных системах, где контактирует с бензином, дизелем и присадками. Для чего используется такое решение в автопроме? Материал не набухает в топливе, сохраняет эластичность при перепадах температур от зимнего мороза до нагрева двигателя.
Сфера применения включает уплотнения форсунок, топливных насосов, регуляторов давления. В тормозных системах ПТФЭ работает с тормозной жидкостью DOT 3/4/5.1.
Энергетика
На тепловых и атомных станциях фторопластовые уплотнения работают в системах водоподготовки, контурах охлаждения, арматуре паропроводов. Нефтегазовая отрасль использует их в насосном оборудовании, компрессорах, запорной арматуре.
В солнечной энергетике прокладки герметизируют теплообменники с высокотемпературным теплоносителем. Ветрогенераторы используют ПТФЭ в редукторах и системах поворота лопастей.
Преимущества и недостатки фторопластовых уплотнителей
Объективная оценка материала помогает определить границы его рационального использования. Рассмотрим сильные и слабые стороны ПТФЭ в сравнении с альтернативами:
- Универсальная химическая стойкость превосходит любые эластомеры и большинство металлов.
- Широкий температурный интервал позволяет работать от криогенных условий до +260 °C.
- Длительный ресурс работы благодаря отсутствию старения и коррозии.
- Физиологическая безопасность открывает путь в пищевую и фармацевтическую промышленность.
- Электроизоляционные свойства востребованы в электротехнике и электронике.
Ограничения связаны с механическими характеристиками. ПТФЭ склонен к холодной текучести под нагрузкой, что требует периодической подтяжки соединений. Низкая твердость ограничивает применение при высоких давлениях без армирования. Стоимость выше, чем у резины или паронита, но окупается увеличенным сроком службы.
Особенности монтажа и эксплуатации
Правильная установка определяет срок службы уплотнения. Фторопласт требует соблюдения технологии, отличающейся от работы с резиновыми прокладками. Основные принципы сборки соединения:
- поверхности фланцев очищают от старых прокладок, ржавчины, загрязнений;
- шероховатость уплотнительных поверхностей не должна превышать Ra 6,3 мкм;
- затяжку болтов выполняют равномерно, крест-накрест, с контролем момента;
- через 24 часа проводят подтяжку для компенсации релаксации напряжений.
Усилие затяжки рассчитывают по площади прокладки и рабочему давлению. Типичные значения удельного давления на ПТФЭ составляют 20-40 МПа. Превышение приводит к выдавливанию материала из соединения.
Критерии выбора и стандарты (ГОСТы)
Подбор прокладки начинается с определения рабочих условий. Ключевые параметры включают химический состав среды, температуру, давление, тип фланцевого соединения. Нормативная база регламентирует качество материала:
- ГОСТ 10007-80 – технические условия на фторопласт-4.
- ГОСТ 24834-81 – прокладки уплотнительные из ПТФЭ для фланцевых соединений.
- ГОСТ 28759.8-2022 – прокладки из неметаллических материалов для сосудов и аппаратов.
- DIN 28091 – европейский стандарт на фторопластовые уплотнения.
При заказе указывают марку материала, размеры (внутренний и наружный диаметр, толщину), допуски. Сертификат качества подтверждает соответствие партии требованиям стандарта.
Сводная таблица физико-механических свойств ПТФЭ
| Параметр | Значение |
|---|---|
|
Плотность |
2,15-2,20 г/см³ |
|
Предел прочности при растяжении |
20-35 МПа |
|
Относительное удлинение |
250-500% |
|
Рабочий температурный интервал |
от -200 до +260 °C |
|
Коэффициент трения по стали |
0,04-0,05 |
|
Удельное объемное сопротивление |
>10^18 Ом·см |
|
Водопоглощение за 24 ч |
0% |
Коротко о главном
ПТФЭ-прокладки решают задачи уплотнения в условиях, недоступных для других материалов. Химическая инертность, температурная стойкость и долговечность оправдывают более высокую начальную стоимость. При выборе учитывайте марку материала, размеры по стандарту и рабочие параметры оборудования.
Нужна консультация по подбору фторопластовых прокладок? Свяжитесь с нашими специалистами – поможем определить оптимальную марку материала и типоразмер для ваших задач.
Часто задаваемые вопросы
Стандартный ПТФЭ сохраняет работоспособность от -200 до +260 °C. При температурах выше 260 °C начинается деструкция полимера с выделением токсичных газов. Кратковременно допускается работа при +300 °C, но это сокращает ресурс работы уплотнения.
Да. ПТФЭ одобрен для контакта с пищевыми продуктами регуляторами США (FDA), Евросоюза и России (ТР ТС 005/2011). Материал не выделяет вредных веществ, не влияет на вкус и запах продуктов, легко очищается и дезинфицируется.
При соблюдении условий эксплуатации прокладки служат 10-15 лет и более. ПТФЭ не стареет, не подвержен коррозии и биологическому разложению. Основные причины замены – механические повреждения при неправильном монтаже или превышение допустимых нагрузок.
ПТФЭ разрушается при контакте с расплавленными щелочными металлами (натрий, калий), элементарным фтором и некоторыми фторидами при высоких температурах. Трифторид хлора и пентафторид брома также агрессивны к материалу. В остальных случаях фторопласт демонстрирует отличную стойкость.
Качественный Ф-4 имеет молочно-белый цвет без желтизны и серых пятен. Поверхность гладкая, без раковин и включений. Материал должен быть упругим, не хрупким. Запросите сертификат соответствия ГОСТ 10007-80 у поставщика. Цена значительно ниже рыночной – повод насторожиться.
